SDJ-reeks ACIM-beheerder (3KW)
SDJ-reeks motorbeheerder (3KW) produkbeskrywing
SDJ reeks AC kontroleerder is 'n drywer wat ontwikkel is vir AC elektriese voertuie in lae spanning.As die dryftoerusting met 'n hoë betroubaarheid en 'n groot wringkrag asinchrone motor, ontwerp met vier kwadrante vektorbeheermetode, kan dit die motorspoed en wringkrag presies beheer.Dit word wyd gebruik in suiwer elektriese passasiersmotors, laespoed A00-klas passasiersmotors, elektriese besigtigingsvoertuie, elektriese veevoertuie, elektriese logistieke voertuig, ens.
SDJ-reeks AC-beheerder neem digitale aandrywingbeheer aan met DSP as die kern, en die beskermingsvlak bereik IP67.Die kontroleerder neem asinchrone motor met hoë betroubaarheid en hoë wringkrag as die dryftoestel aan, wat die eienskappe van klein grootte, ligte gewig, hoë betroubaarheid en vinnige reaksie het.Met energieterugvoerfunksie om die vaartkilometers te verhoog;en veelvuldige beskermingsontwerpe soos beperkte stroom, oorstroom, oortemperatuur, geslote rotor, kortsluiting, ens.
Kenmerke
●Die beheerder gebruik die Duitse DSP, 'n internasionale hoofstroom digitale aandrywer as 'n kernbeheerskyfie, wat help om 'n goeie platform vir motorbeheeralgoritme te bou.
●Deur die hoëkrag MOSFET-buis vir kragtoestel te gebruik, kan dit die doeltreffende energie-omskakeling realiseer.
●Veelvuldige veiligheidsbeskerming vir CAN-koppelvlak en veiligheidssertifiseringsbestuur van litiumbattery BMS.
●Ondersteun kortsluitingbeskerming (fase – grond, fase – fase, fase – bron), oorlading, oortemperatuur, oorspanningbeskerming.
●'n Betroubare en buigsame regeneratiewe remtegnologie kan die ry-kilometers verbeter om aan die behoeftes van die kliënt te voldoen, selfs in laespoed-rystatus.
●Gebruik mikrobewegingstegnologie en stadige afdraande en heuwelhou-tegnologie vir steil hellings, kragtiger klimvermoë, stabiele heuwelhou, sterker aansit.
●Neem uitstekende optimaliseringsalgoritme en frekwensie 0 tot 300 HZ aan om geraas en vibrasieamplitude te verminder.
●Perfekte foutbeskermingsfunksie, die gonser herinner aan allerhande foute, dis gerieflike instandhouding.
●Neem CAN-bus-tegnologie aan om bedrading wat gekoppel is te verminder, die parameter kan aangepas word en dit is aanlyn programmeerbaar.
●Neem versoenbare ontwerp aan om die volume kleiner en die gewig ligter te maak.Selfleerfunksie, vereenvoudig die installasie en ontfoutingstappe.
Vir motormaatskappye: maklike laai, kommervrye naverkope
●Sterk aanpasbaarheid en selfleerfunksie
●Bekende fabriekstoestelle, betroubare kwaliteit
●Selfopsporingsfoutalarmfunksie
Vir gebruikers: sterk ervaring, toegeeflike galop
●Die rit is glad, die wegspring is sterk, en die versnelling is sterk
●Groot wringkrag, sterk klimvermoë, antislip op die helling
●Energieterugvoer, verhoog vaarafstand, verhoog batterylewe
Produk: professionele ontwerp, oorweging
●Stabiele prestasie
●Perfekte veiligheids- en beskermingsontwerp
Spesifikasie
| Kontroleur Model | SDJ-7.5KW | |||
| Elektries | Invoer (DC/V) | 72V | 96V | 144 V |
| Maksimum stroomuitset (AC/A) | 400A | 320A | 250A | |
| Gegradeerde stroomuitset (AC/A) | 115A | 78A | 52A | |
| Maksimum kraglewering (KW) | 30 | 30 | 30 | |
| Maksimum frekwensie uitset (Hz) | 300 | 300 | 300 | |
| Werksomgewing temperatuurreeks (℃) | -30°C--+55°C | |||
| Berging omgewing temperatuur reeks (℃) | -40°C---+70°C | |||
| IP klas | IP67 | |||
| Geïsoleerde werkverrigting | 72V/96V Invoer en uitset na die dop DC1000V, lekstroom 0.05mA, geïsoleerde weerstand 20MΩ | |||
| 144V Invoer en uitset na die dop DC2100V, lekstroom 2.1mA, geïsoleerde weerstand 1MΩ | ||||
| Beheerdoeltreffendheid | 0,98 | |||
| Verkoelingsmetode | Natuurlike verkoeling/lugverkoeling | |||
| Beheer metode | Vektor beheer | |||
| Motor tipe | Asinchroniese motor | |||
| Vibrasie standaard | GB/T2423 | |||
| Kommunikasie metode | KAN | |||
| Gewig (Kg) | 4 kg | |||

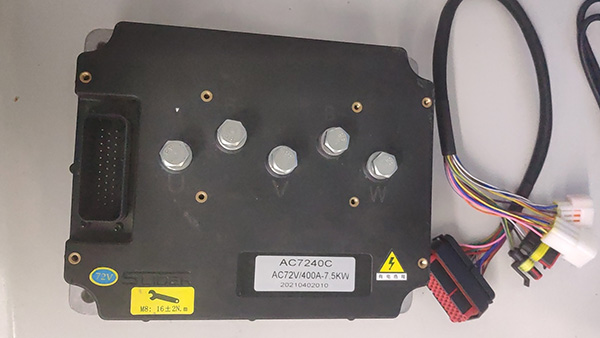

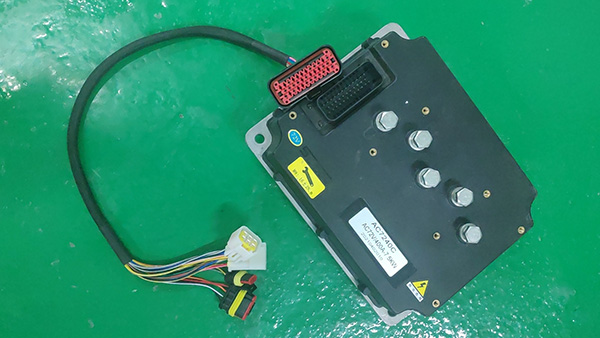

Produk Foto

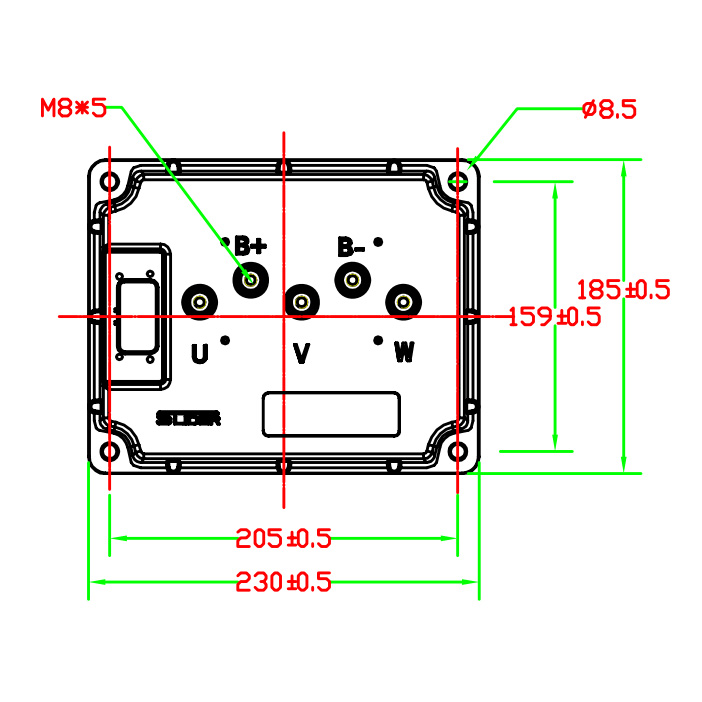

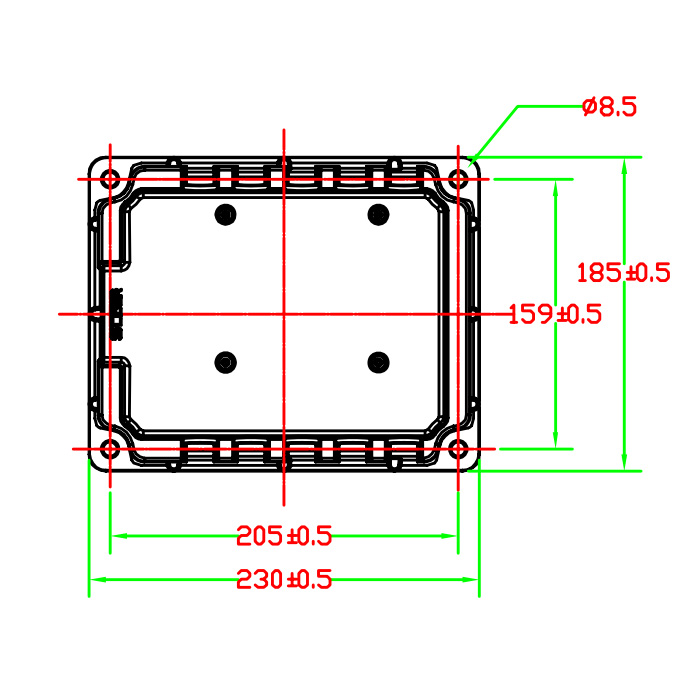

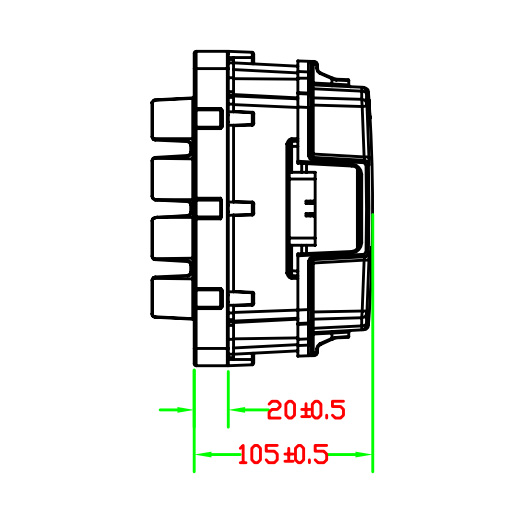

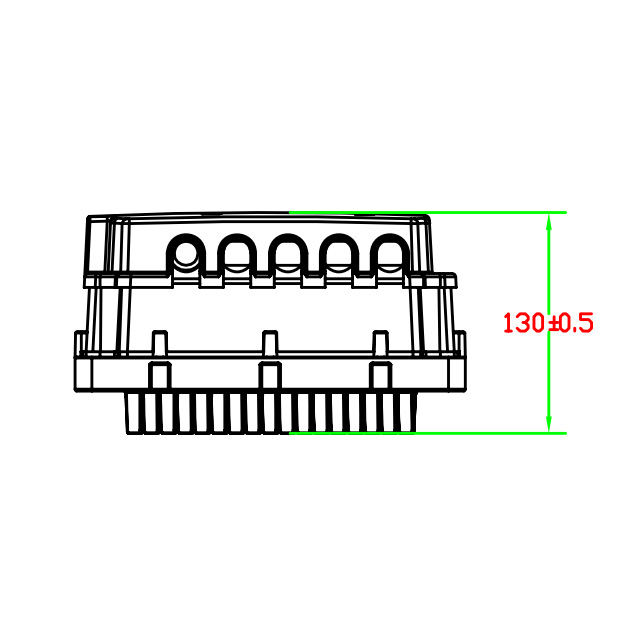

Dimensie tekeninge
